Подключение Сканера ШК или Считывателя магнитных карт
Для подключения сканера или считывателя магнитных карт дополнительных драйверов не требуется.
SIGMA поддерживает сканеры/ридеры с USB интерфейсом и с суффиксом возврата каретки #13.
Есть ли в сканере эта возможность, уточняйте у производителя. Большинство сканеров можно перепрограммировать на нужный суффикс, для этого используйте инструкцию, которая идёт в комплекте к сканеру.
SIGMA рекомендует работать со сканерами компании АТОЛ:
SB2108 Plus
SB2109 BT
SB3100 и SB3100 BT
SB4000 D
SB4100
SB5100 и SB5100 BT
SB8100
Impulse 12
Подключите сканер или считыватель магнитных карт к кассе через USB интерфейс.

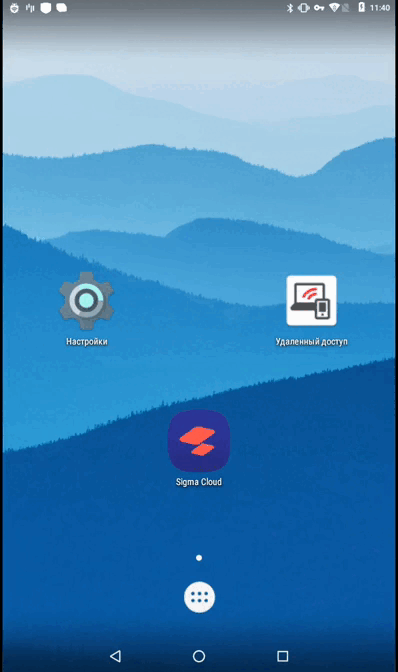

Откройте главное меню.

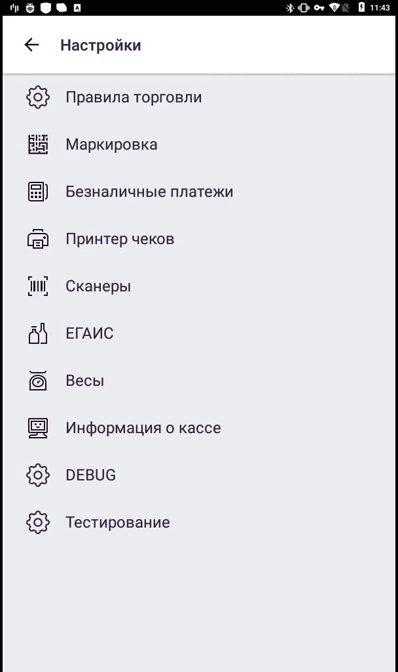

Нажмите «Настройки» и перейдите в раздел «Сканеры».
Готово.
Подключение ридера магнитных карт происходит аналогичным образом. Ридер может быть использован для считывания карт клиентов (для идентификации клиентов).
Для подключения сканера ШК или магнитного считывателя к личному кабинету необходимо просто подключить их к компьютеру через разъем USB.
Турбо-режим для сканера ШК
Турбо-режим — режим работы сканера, в котором сканирование кодов маркировки происходит быстрее, а главное — сканер передаёт считанные коды маркировки без искажений.
Важно! В турбо-режиме сканеры не будут работать с другими устройствами и компьютерами. Для этого надо будет восстановить клавиатурный режим работы.
При переводе сканера другого производителя в турбо-режим мы гарантируем работу с этими устройствами:
Mindeo 6600hd;
HoneyWell 1450g и 1470g;
Zebra DS2208;
PHOENIX X-01;
DBS HC-3208.
Список поддерживаемого оборудования будет пополняться.
Перед продажей сканера рекомендуется проверить работу в клавиатурном режиме и турбо-режиме.
Как настроить сканер для работы в турбо-режиме?
Перейдите в «Настройки» → «Сканеры» и нажмите кнопку «Ускорить»
Для сканеров ATOЛ настроечный штрихкод будет отображаться на экране кассы:
Для других сканеров для активации турбо-режима (VCOM или USB COM) придётся найти и отсканировать настроечный штрихкод из инструкции к своему сканеру:
Считав настроечный штрихкод, сканер перезагрузится и перейдёт в турбо-режим.
Проверка работы сканера
Очень важно после перевода сканера в турбо-режим провести проверку его работы , чтобы убедиться, что сканер не искажает считываемые данные и передаёт все символы.

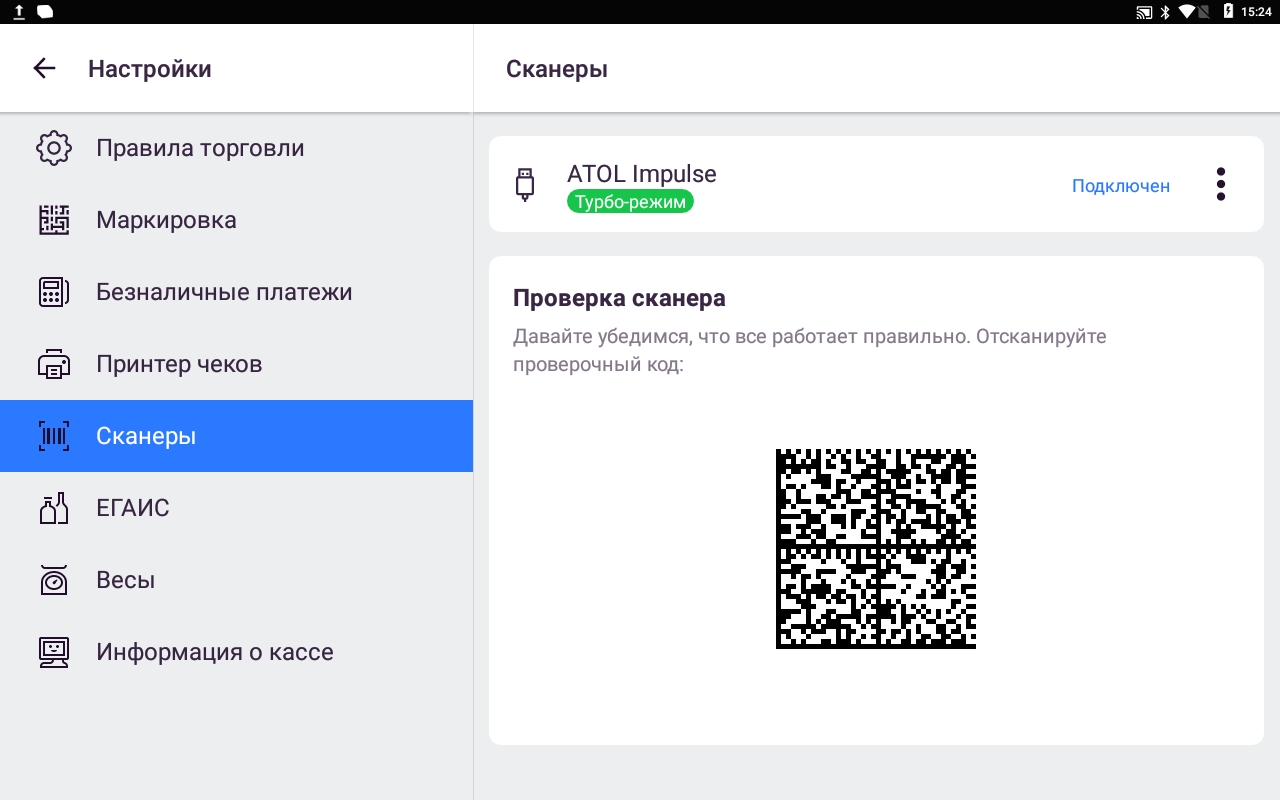

Для этого нужно отсканировать проверочный DataMatrix-код с экрана кассы. Он содержит все возможные символы, которые могут использоваться в кодах маркировки:
В случае корректного считывания кода будет сообщение об успешной проверке:
В случае искажения данных будет выдано сообщение об ошибке, в котором будет подсвечен искажённый или недостающий символ:
В данном примере — сканер не передаёт непечатные символы GS (group separator), которые являются частью кода маркировки.
В этом случае нужно обратиться к поставщику своего сканера для устранения проблемы.
Как вернуть клавиатурный режим работы?
Чтобы вернуть клавиатурный режим работы, нужно нажать на три вертикальные точки в строке сканера и нажать «Вернуть клавиатурный режим»:
Для сканеров ATOЛ настроечный штрихкод будет отображаться на экране кассы:
Для других сканеров придётся найти и отсканировать настроечный штрихкод из инструкции к своему сканеру:
Настройка сканеров по моделям
Настройка сканера АТОЛ SB3100 для работы в турбо-режиме
1. Восстановить заводские настройки
2. Активировать турбо-режим для проводного сканера АТОЛ SB3100
3. Готово. Сканер настроен для продажи маркированной продукции.
Для беспроводного сканера SB3100 BT и даже для SB5100 подключенного к зарядному устройству (подставке) через Bluetooth нужно подключить подставку к кассе и перевести оборудование в Турбо режим. Для этого сканируем два кода последовательно:
1. Сбрасываем на заводские. Процесс занимает несколько секунд, если потребуется просканируйте несколько раз.
2. Переведите подставку и сканер в Турбо режим.
3. Сканер отобразится в настройках кассы и можно просканировать проверочный код.
Также доступен режим подключения сканера напрямую к кассе, без подставки. Для этого нужно зайти в настройки кассы, включить Bluetooth и подключить сканер к кассе. Для отключения от зарядной станции зажмите курок на 10 секунд до звукового сигнала. В таком режиме не нужно подключать зарядное устройство (подставку) к кассе. Подключите зарядное устройство к блоку питания и разместите сканер для зарядки на нём. Работать сканер будет напрямую с кассой и дополнительных настроек для работы с маркировкой не требует.
Аналогичные настройки для проводного сканера SB3100 можно получить в меню Сканеры, на кассе. Перейдите в Настройки – Сканеры и нажмите кнопку «Ускорить» для настройки турбо-режима. Просканируйте настроечные коды и проверьте сканер проверочным дата-матрикс.
Настройка сканера АТОЛ 2108 plusRev2 для работы в турбо-режиме
Для работы сканера АТОЛ 2108 plusRev2 в турбо-режиме его необходимо предварительно настроить. Для этого последовательно отсканируйте все штрихкоды из данной инструкции.
1. Восстановить заводские настройки
2. Активировать турбо-режим
3. Готово. Сканер настроен для продажи маркированной продукции.
Аналогичные настройки можно получить в меню Сканеры, на кассе. Перейдите в Настройки – Сканеры и нажмите кнопку «Ускорить» для настройки турбо-режима. Просканируйте настроечные коды и проверьте сканер проверочным дата-матрикс.
В редких случаях, после смены типа соединения с клавиатурного режима на турбо, проверочный код может не читаться. Для корректной работы перезапустите приложение SIGMA Касса.
Подключение сканера АТОЛ Impulse по Bluetooth
Для подключения сканера через Bluetooth к ККТ Sigma его необходимо предварительно настроить.
Для этого последовательно отсканируйте все штрихкоды из данной инструкции.
Важно! Для подключения сканера используется встроенный Bluetooth-модуль в ККТ Sigma. USB-адаптер, который идёт в комплекте со сканером, подключать к ККТ не нужно.
Переключить сканер в режим работы Bluetooth HID клавиатуры.
1. Установить стандартные настройки по умолчанию.
2. Переключить сканер в режим Bluetooth HID клавиатуры.
Войти в режим сопряжения по Bluetooth с ККТ Sigma.
Зажать и удерживать кнопку курка 11 секунд, пока сканер не издаст звуковой сигнал. Отпустить курок, синий индикатор начнет быстро мигать.
Подключение сканера АТОЛ Impulse по Bluetooth к кассе.
- Включить Bluetooth на кассе.
- Подключить сканер в устройствах Bluetooth.
- После успешного подключения сканер отобразится в приложении.
-
Отсканируйте проверочный код из приложения, если сканер настроен неверно, то приложение предложит отсканировать дополнительные настроечные коды.
Если настройки выше не помогли, и при сканировании проверочного datamatrix кода выходит ошибка, то необходимо обратиться в авторизованный сервисный центр АТОЛ для обновления прошивки сканера. Версия прошивки должна быть не ниже 44. Список сервисных центров можно найти тут: https://sigma.ru/contacts/
Настройка сканеров Phoenix X-01-2D-USB и DBS HC-3208 для работы в турбо-режиме
Для работы сканеров Phoenix X-01-2D-USB и DBS HC-3208 в турбо-режиме их необходимо предварительно настроить.
Для этого последовательно отсканируйте все штрихкоды из данной инструкции.
-
Войти в режим программирования настроек сканера.
-
Переключить сканер в режим эмуляции COM порта.
Настройка сканера Zebra DS2208 для работы в турбо-режиме
Для того чтобы сканер Zebra DS2208 переключить в турбо-режим, необходимо отсканировать следующий штрихкод.
Настройка сканера Mindeo MD6600 для работы в турбо-режиме
Для работы сканера Mindeo MD6600 в турбо-режиме их необходимо предварительно настроить.
Для этого последовательно отсканируйте все штрихкоды из данной инструкции.
1. Установить стандартные настройки по умолчанию.
2. Переключить сканер в режим эмуляции COM порта.
Настройка сканеров Honeywell Voyager 1450g и 1470g для работы в турбо-режиме
Для правильной работы сканеров Honeywell Voyager 1450g и 1470g в турборежиме их необходимо предварительно настроить.
Для этого последовательно отсканируйте все штрихкоды из данной инструкции.
1. Удалить пользовательские настройки.
2. Установить стандартные настройки по умолчанию.
3. Переключить сканер в режим эмуляции COM порта.
